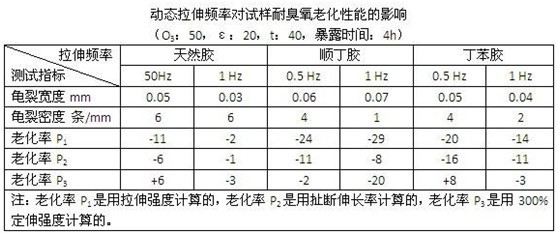

一般試驗(yàn)選用的動(dòng)態(tài)拉伸頻率，是以接近制品的實(shí)際使用狀態(tài)，要求既加速老化而又不導(dǎo)致試樣發(fā)生機(jī)械疲勞龜裂為原則。如果采用的頻率過小，則起不到加速老化的效果，如果采用的頻率過大，則會(huì)使試樣疲勞龜裂取代臭氧龜裂，導(dǎo)致錯(cuò)誤的試驗(yàn)結(jié)果。大多數(shù)發(fā)達(dá)國(guó)家關(guān)與臭氧老化試驗(yàn)箱的標(biāo)準(zhǔn)如BS、NF、ASTM，以及ISO等都采用相同的動(dòng)態(tài)頻率進(jìn)行試驗(yàn)，即規(guī)定頻率為0.5Hz。但也有少數(shù)規(guī)定或設(shè)計(jì)的頻率為每分鐘拉伸10次，15次或60次。比較不同動(dòng)態(tài)頻率的試驗(yàn)，結(jié)果是有差異的，如下表所示。為靠攏國(guó)際標(biāo)準(zhǔn)，故臭氧老化試驗(yàn)箱GB/T13642-1992標(biāo)準(zhǔn)規(guī)定試驗(yàn)的動(dòng)態(tài)拉伸頻率，也采用0.5Hz，即每分鐘拉伸30次。
|
